抗冲击耐磨钢板

抗冲击耐磨钢板与一般的耐磨复合钢板不同，其中加入了纳米材料，其金相结构细腻，组织稳定，在山东某金矿上应用寿命另客户感叹，进口耐磨复合钢板的使用寿命仅有42天左右，且造价达到10万元/吨，而我们的抗冲击耐磨钢板的使用寿命目前已经有4个月，还在继续使用，国际某著名耐磨钢板总裁闻之感叹，并亲临现场考察，预计这将是钢板材料的一次革命，北京耐默公司也开始了新的发展历程。

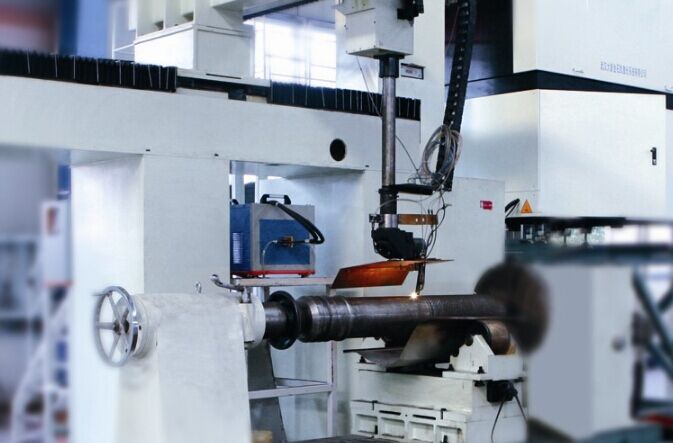

图（1）激光设备，可以在金属材料表面熔覆一层高韧性合金
抗冲击钢板是利用激光的方式将高达40%-60%的碳化烙合金结合到合适的钢铁基板上构成的高韧性强结合力的耐磨层。该层板堆焊层材质均匀，外观规则，耐磨层金相组织中的碳化物呈显委状分布，且与表面垂直，表面硬度可达到HRC63以上，该钢板适用于冲击磨损极为严重的环境。
二、抗冲击钢板应用范围
冶金工业：溜槽、风机、称量斗，选粉机叶片，滑板，除渣管道，高炉炉顶料斗。
煤碳工业：轮斗挖掘机的锥体耐磨衬板，刮板式输煤机中部槽中板，输料槽，料斗，井矿提升箕斗，洗煤厂的管道，溜槽。
水泥工业：刮料板，溜槽，导风锥，导向风叶，除尘管道。出渣槽。
电力工业：风机叶片，燃烧器管线，堆取料机料斗，料仓衬板，磨煤机衬板，煤粉输送管，煤粉分配器格板，卸煤设备衬板。
三、抗冲击耐磨钢板生产工艺
抗冲击耐磨钢板生产工艺是采用目前最先进的激光等离子工艺，此工艺对基材的各种性能影响极小，而耐磨性能够最大限度发挥作用。抗冲击耐磨钢板是在普通钢板（Q235（A3）或耐热钢板（15CrMo、12Cr!MoV等）、不锈钢板整幅钢板上形成以体积分数达到50%以上Cr7C3碳化物为住耐磨层。它具有高耐磨性、耐冲击、可变形和可焊接等性能，可像钢板一样直接进行卷曲变形，切割和打孔等加工环节，加工成工程部件以满足磨损工矿投入使用。与众多耐磨材料相比，抗冲击钢板有其不可替代的显著特点。
四、抗冲击耐磨钢板使用优势
1、良好的耐冲击性：
抗冲击钢板的基板为低碳钢或低合金钢、不锈钢等韧性材料，体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的冲击性。可以承受物料输送系统中承受高落差料斗等冲击和磨损。
2、优秀的耐磨性
合金耐磨层的化学成分中碳含量达2.5%-3.5%，铬含量高达40%-50%，其金相组织中Cr7C3碳化物的体积分数达50%以上，宏观硬度为HRC58-63，碳化铬物呈的硬度值为HV1700-2000。由于碳化物成于磨损方向相垂直分布，即使与同成分的硬度的铸造金项比较，耐磨性能提高三倍以上。与几种典型的材料耐磨性对比如下：
（1）与低合金碳钢；20～25：
（2）与陶瓷粘贴钢；12～18
（3）与猛钢铸造铁；16
（4）与工具钢的；13.5
（5）普通耐磨钢；6～8
3、提高经济效益：减少停机时间提高设备运转率
提高设备工作率，减少停产检修损失，提高产能，增加效益

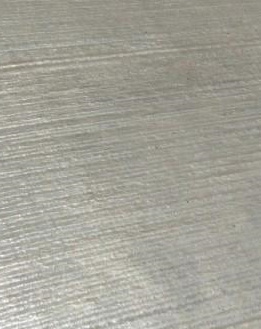

图（2）抗冲击耐磨复合钢板
4、较好的耐热性
合金耐磨曾推荐使用在≤600℃工况下使用，若在合金耐磨层中加入钒，钼等合金，可承受≤800℃-900℃的高温磨损。
推荐使用温度如下：
普通碳钢基板推荐不高于380℃工况使用；
低合金耐热钢板（15CrMo,12Cr1MOV等）基板推荐不高于450℃工况使用；
耐热不锈钢基板推荐在不高于560℃工况使用。
5、好的耐腐蚀性抗强冲击性能有一定的防震性能。
抗冲击钢板的合金层中含有高百分比的金属铬，故具有一定防锈和耐腐蚀能力。用于落煤筒和漏斗等场合可以做到防止粘煤，矿山破碎行业有较强的底抗冲击性能和一定的防震性能。

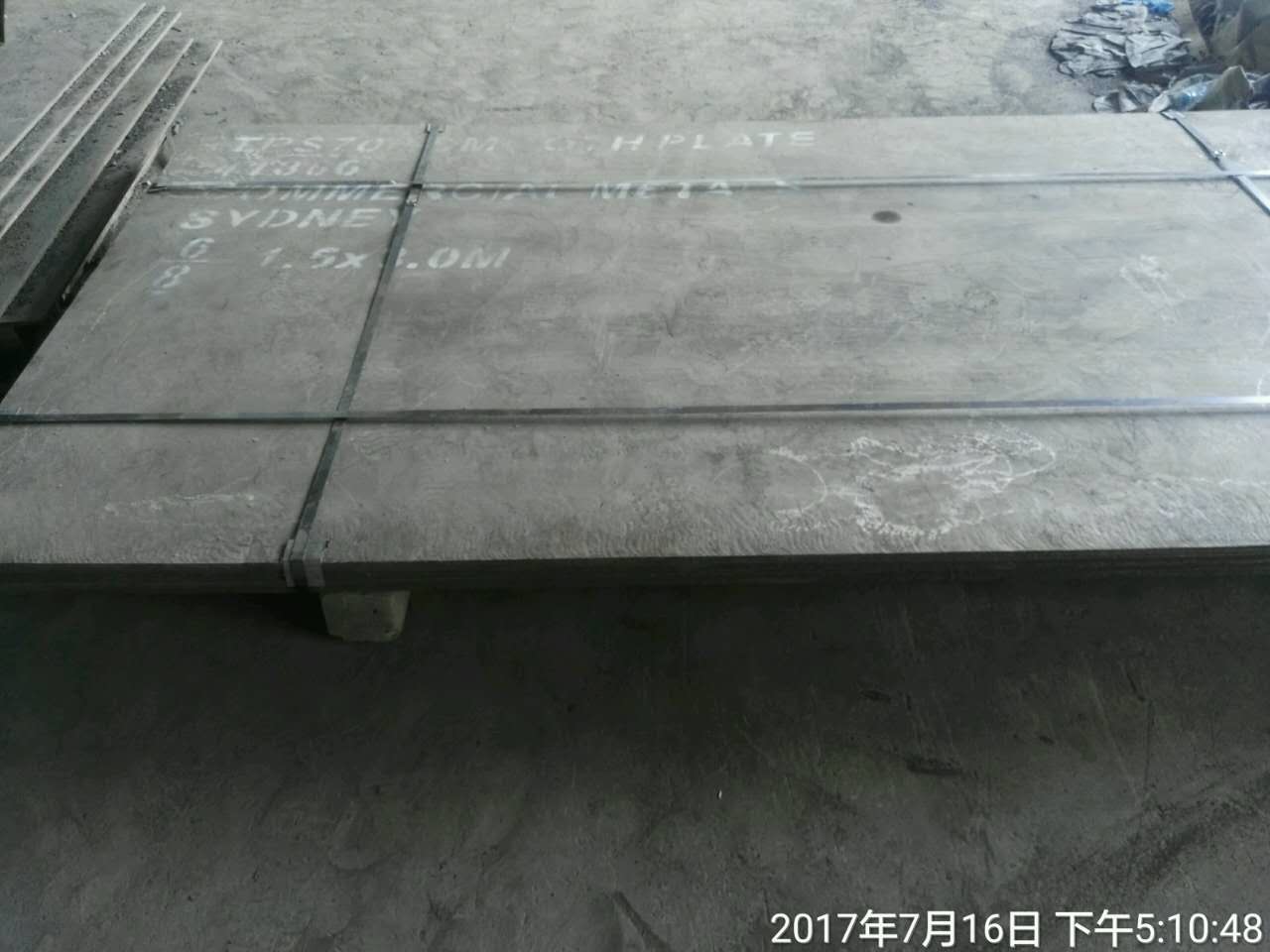

6、品种规格齐全
耐磨钢板规格齐全，品种多，已成商品系列化。耐磨合金层的厚度在3-35mm复合钢板的厚度最薄为4mm,厚度不限。目前，标准耐磨钢板可提供1200或1450×3000mm，=4.35㎡1500×6000㎜=9㎡，也可根据用户需求，按图纸尺寸定做加工。耐磨钢板现分为普通型、耐冲击型和高温型三种，订购高温耐磨和耐冲击型复合钢板要说明。
7、方面的加工性能
耐磨钢板可以切割，弯曲或卷曲、焊接和打孔，它可以加工成普通钢板可以加工的各种部件。切割好的耐磨钢板可以拼焊成各种工程结构件或零部件。
8、功能及特点，
可焊接、抗冲击、耐磨性能好 、
如上所述抗冲击耐磨钢板具有高硬材料和韧性材料的双重性能，它与其他工程抗磨损材料如各种合金钢板、铸造耐磨板、铸石、橡胶、陶瓷、聚氨脂等相比，具有不可替代的综合优异性能，欢迎您的选择，愿我公司的抗冲击耐磨钢板为您解决生产过程中的冲击磨损难题。
