摘要：提出衬耐磨钢板方溜管组工艺布置设计；耐磨钢板的直方溜管、方管弯头设计制作；复合耐磨钢板的方圆管的选材。
关键词：耐磨钢板；方溜管；设计制作
在粮食烘储工程中，由于粮食流量大，运行时间长，一般由A3钢板制作的溜管寿命短。为延长溜管的寿命，可在溜管内衬复合耐磨钢板。为衬耐磨钢板方便，将溜管设计成方型。下面谈谈在实际工程中，溜管组工艺设计及直方溜管等的设计制作。
上图是北京耐默公司生产的复合耐磨钢板
1空间两条方溜管合成一条方溜管的设计
这种方溜管组工艺布置设计，不能象圆溜管那 样一次转角合并成一条溜管，而是设计成由方管弯 头经过二次转角后在一个平面内合并成一条方溜管, 如图1所示。空间方溜管轴线与水平面夹角(α为：

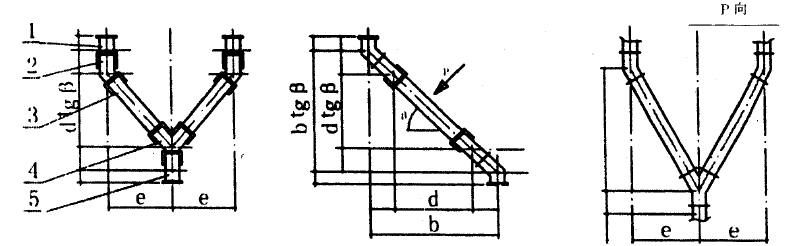

1-方管弯头;2-合管方管弯头;3-方溜管;4-三通管;5-下端方管弯头 图(1)方溜管组工艺布置示意
P向
α= (dtg^ \/e2+(f)
式中e——是正视图中弯头与方溜管直国线段 投影的水平距离；
d 是左视图中弯头与方溜管直轴线段
投影的水平距离；
b——是左视图中弯头与方溜管投影重合 轴线水平距离；
卩——是左视图中弯头与方溜管投影重合 线与水平面的夹角。
当(X小于规定的角度时，应增大图中p角，直 到a角满足要求为止。
2直方溜管设计制作
为内衬耐磨钢板和维修更换方便，将直方溜管设计制作成如图2所示的结构形式。
盖板与管体间加密封条丨5=2ram橡胶条）用螺 栓连接密封。为不降低方溜管强度，螺栓间距不 宜过大，取螺检间距为在200mm。衬板选用S = （6+4）mm的复合耐磨钢板， 用衬头螺钉将耐磨钢板固定在管体内表面上。
3管体的设计制作
为制作方便，除螺母可将管体分成两种零件， 每件完成后再焊接组装。表面焊缝要磨平。按位 置钻孔后焊螺母。螺母选用GB52-76六角螺母为好 (见图3)。
4有关注意事项

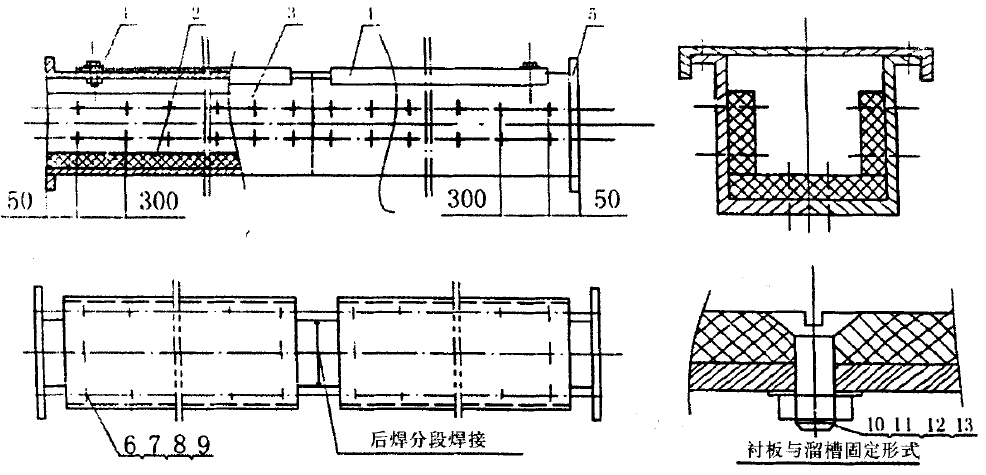

1-橡胶密封条(&=2rmn) 2-耐磨钢板;3-溜槽;4-盖板;5-端法兰; 6-9_螺栓、螺母、密封圈10-13-沉头螺钉、螺母、平垫、密封圈
图(2)直方溜管的结构形式

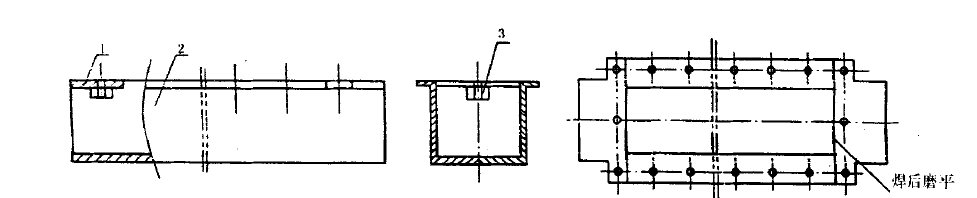

1-端板2-溜槽3-螺栓
图(3)管体组装示意
(1)方管弯头每管长度设计应尽量短，以使方 管弯头内衬耐磨钢板施工方便。
(2)当遇到连接管需要设计成圆管时，可选取板厚S=10mm的复合耐磨钢板制作。此种耐磨材料，方圆管的寿命也很长。
