1：Mn13耐磨钢板简介：
Mn13耐磨钢板是高锰钢耐磨钢板（HIGH MANGANESE STELL SCRAP）是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。高锰钢最大的特点有两个：一是外来冲击越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。

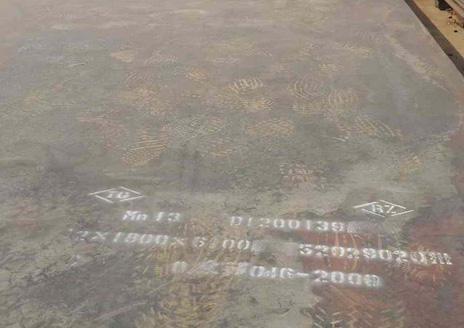

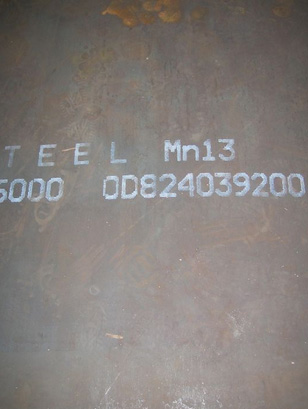

图（1）Mn13耐磨钢板整张钢板宽1米长7.5米

本技术条件适用于厚度为6-20mm的Mn13钢板，如需热处理，规格为1*2m,如不需要热处理则钢板的有效宽度1500-2000mm,钢板长度≥5000mm 。

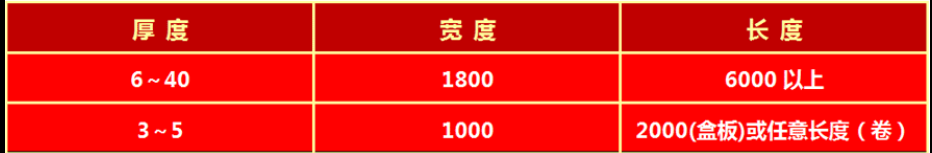

轧制Mn13钢板产品规格表(单位:mm)如下图：

标准型的Mn13耐磨钢板又称Hadfield钢，是由英国人Hadfield于1882年发明的,其相关的国家标准和国际标准如下:

我国高锰钢铸件的国家标准(GB/T5680-1998)牌号有：ZGMn13-1、ZGMn13-2、 ZGMn13-3、ZGMn13-4、ZGMn13-5；

美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有：ASTM- A(UNS-J91109)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、 ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明：如果用户无其它要求,一般供给钢号A铸件)；

日本高锰钢铸件国家标准[JISG5131(1991)]牌号有：SCMnH1、SCMnH2、SCMnH3、 SCMnH11、SCMnH21；

俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有：110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、 130Γ14　XMΦAπ、120Γ10Φπ;ISO

奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有：GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2。

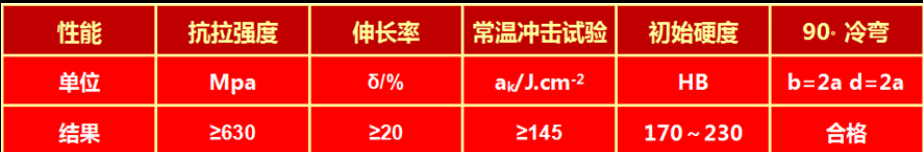

Mn13高锰耐磨钢板机械性能表如下图 ：

Mn13耐磨钢板的化学成分%
材料代号	C	Si	Mn	S	Mn	Cr	P
KN-800	0.9-1.2	0.3-0.8	11-14	0.06	1.20	0.5	≤0.035

轧制Mn13成品力学和工艺性能

成品以Rm及HB值为判定依据，其结果应符合下表规定。同时提供延伸率A、常温Akv及冷弯(90°，B=2a，d＝2a)的实测值

牌号	厚度（mm）	Rm(MPa)	HB
Mn13	3.0～40.0	≥700	≥170

下图是Mn13耐磨钢板的生产检测标准及相关参数
