高硬度耐磨钢板

    高硬度耐磨钢板是一种全厚度硬化的耐磨钢板，在滑移和剪切的工况下，特别是在矿山、土方和采石等领域应用中具有更长的使用寿命。高硬度耐磨钢板是目前贝钢板厂家能够生产的硬度最高的材料，在最大的滑移摩擦和最小冲击条件下表现出极其长的使用寿命。

化学成分

厚度 （mm）	C	P	Mn	Si	S	Cr	Mo	B	CET 平均值
8-100	0.45	0.02	0.40	0.38	0.005	1.5	0.3	0.003	0.40

检验：所有测试按照中国测试机构标准执行
参考标准：板焊接技术要求 GB/T 13147-2009
生产制造公差：GB公差新旧标准/>GB/T 1800.3-1998，更为严格的标准可以进行协商执行
表面交货状态：抛丸
钢板色标：白色



典型性能指标
RP0.2屈服强度	1400 MPa
抗拉强度	1640 Mpa
延伸率（50mm标距）	10%
+20℃纵向夏比冲击值（10mm×10mm)	55J
硬度	600HB

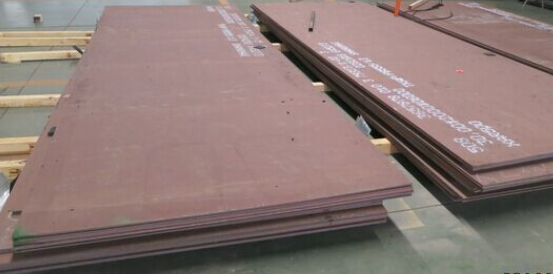

图（1）大量高硬度耐磨钢板现货仓库
高硬度耐磨钢板是一种中碳，高硬度的耐磨板；高硬度钢板在恰当的预热条件下，按照推荐的预热温度和切割速度，可根据传统的切割方式完成加工制造。
高硬度钢板切割注意事项：

1、切割件堆垛缓冷可降低切后裂纹的风险

2、切割后加热可以有效的防止延迟裂纹，加热温度与预热温度一致

3、氧气切割过程中工件温度会升高，工件越小升温越高，超过500度，工件会有一定程度的软化

图（2）高硬度钢板的等离子切割

    由于高硬度耐磨钢板具有极高的硬度，所以不建议对材料进行冷加工。
    高硬度耐磨钢板的焊接，钻孔和攻丝非常困难，对设备能力要求较高。
    高硬度耐磨钢板的超高的机械性能是通过淬火和在必要条件下随后进行的回火获得的，温度超过250摄氏度，这种超高的机械性能是不能保持的。
    高硬度耐磨钢板不能用来进一步热处理。

图（3）高硬度钢板，采用专业钻具钻孔
    安全指导及建议
    高硬度耐磨钢板是设计用在耐磨部件中，而不能用在结构部件中。
    为避免因对高硬度钢板不安全不恰当的使用带来的伤害。
    购买方或使用者必须在责任采取恰当和必要的安保措施，避免在使用和加工高硬度耐磨钢板工程中再回来的对人或设备的伤害或损害。

图（4）高硬度钢板拼焊现场
    对于高硬度耐磨钢板加工制造方面进一步的意见和建议，请直接联系我们
